Генератор 50 Гц и 60 Гц: что нужно знать покупателям

При выборе энергосистемы частота так же важна, как напряжение и мощность. Несоответствие частоты генератора и подключенной нагрузки приводит к серьезным эксплуатационным рискам. Выбор неправильной частоты приводит к катастрофическому отказу оборудования, насыщению магнитного сердечника, сильному перегреву, аннулированию гарантии и длительному простою оборудования. Оценка генератора 50 Гц и 60 Гц требует строгой технической базы. Вы должны оценить совместимость оборудования, соответствие региональным требованиям, корреляцию напряжений и компромиссы в производительности, чтобы обеспечить безопасное и надежное производство электроэнергии. Инженеры-эксплуатационники знают, что игнорирование этих параметров приводит к сгоранию статоров и расплавлению обмоток двигателя. Мы видим, как это происходит, когда предприятия импортируют иностранное оборудование без сверки данных паспортной таблички с местной сетью. Правильная настройка частоты с первого раза предотвращает массовые механические сбои и обеспечивает бесперебойную работу вашей системы.

Ключевые выводы

• Региональные требования и требования к оборудованию: Выбор частоты генератора в первую очередь определяется национальным стандартом сети назначения и конкретными номинальными данными, указанными на паспортной табличке подключенной нагрузки.

• Связь между напряжением и частотой: частота исторически привязана к региональным стандартам напряжения; Системы с частотой 50 Гц обычно сочетаются с напряжением 220–240 В, тогда как системы с частотой 60 Гц часто сочетаются с напряжением 110–120 В (для жилых/легких коммерческих помещений) или с определенными промышленными напряжениями, например 480 В.

• Производительность и срок службы. Генератор с частотой 60 Гц обычно обеспечивает более высокую выходную мощность при том же размере двигателя и позволяет использовать трансформаторы меньшего размера, тогда как система с частотой 50 Гц обеспечивает меньшие потери в сердечнике и более длительный срок механического срока службы из-за более низких рабочих оборотов.

• Риски, связанные с перекрестными частотами. Работа оборудования с частотой 50 Гц от источника питания с частотой 60 Гц (или наоборот) изменяет соотношение вольт на герц (В/Гц), что может резко ухудшить производительность двигателя, перегреть трансформаторы и вывести из строя чувствительную электронику.

• Гибкость применения: для многонациональных предприятий, морских судов или экспортного производства двухчастотные (переключаемые) генераторы обеспечивают жизнеспособную, хотя и более сложную стратегию смягчения последствий.

Понимание основных технических различий

Происхождение стандартов мощности 50 Гц и 60 Гц

Глобальный разрыв между энергосистемами с частотой 50 Гц и 60 Гц обусловлен ранними компромиссами в электротехнике. В конце 19-го и начале 20-го веков инженеры искали оптимальную частоту, которая уравновешивала бы конкурирующие физические ограничения. Более низкие частоты вызывали видимое мерцание в ранних системах освещения с лампами накаливания и дугами. Более высокие частоты увеличивают потери напряжения в линии передачи из-за индуктивности линии и скин-эффекта, когда переменный ток имеет тенденцию течь только по внешнему слою проводника.

Инженеры из Северной Америки выбрали частоту 60 Гц как идеальный компромисс для устранения мерцания освещения при сохранении приемлемой эффективности передачи. Европейские инженеры стандартизировали частоту 50 Гц, лучше согласовав ее с предпочтением метрической системы к последовательностям 1-2-5 и отдав предпочтение снижению потерь при передаче, а не незначительному мерцанию освещения. Сегодня эти исторические решения определяют фундаментальную конструкцию всего оборудования переменного тока.

Скорость вращения (об/мин) и динамика двигателя

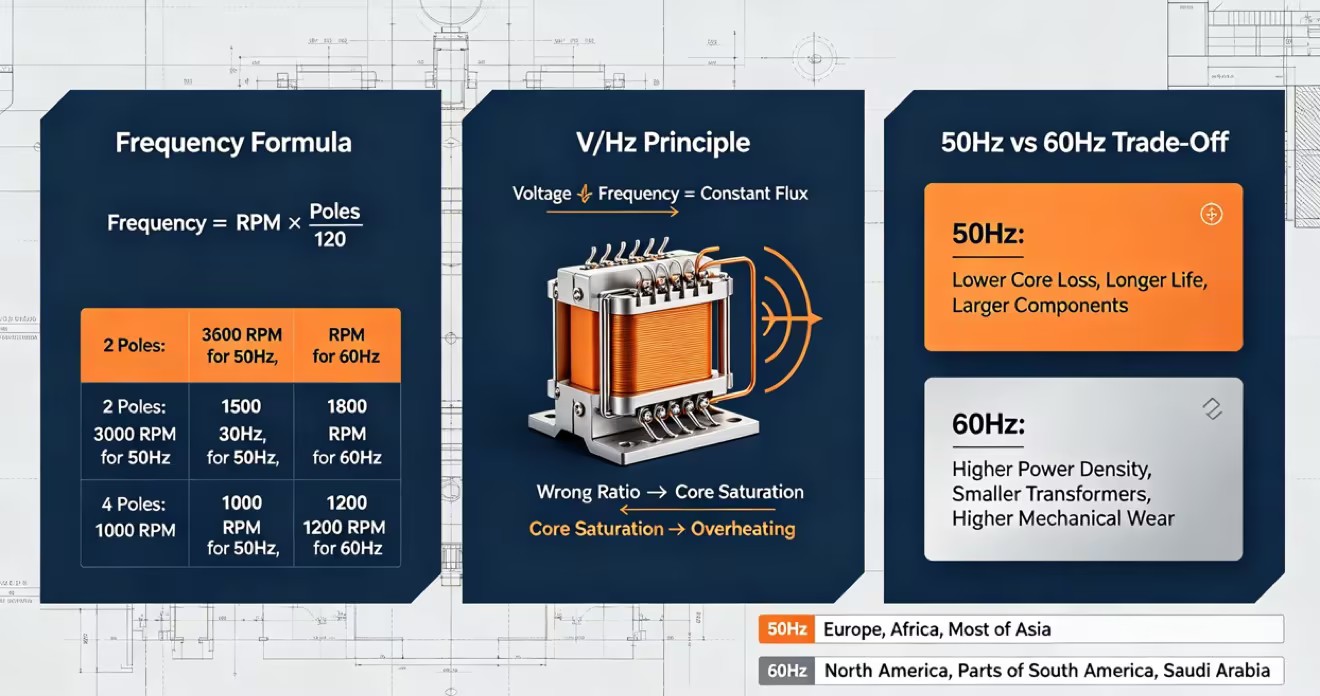

Частота генератора переменного тока математически привязана к скорости вращения его двигателя и количеству магнитных полюсов внутри генератора. Формула, определяющая это соотношение, проста: Частота = (обороты двигателя × количество полюсов) / 120.

Поскольку количество полюсов генератора переменного тока должно быть четным целым числом, двигатели генератора должны работать на определенных фиксированных скоростях, чтобы обеспечить требуемую частоту. Изменение частоты генератора фундаментально меняет механическую рабочую динамику первичного двигателя.

Компромисс между выходной мощностью и эффективностью

Увеличение скорости вращения на 20 %, необходимое для генератора с частотой 60 Гц, напрямую влияет на выходную мощность. Двигатели внутреннего сгорания генерируют механическую мощность на основе крутящего момента, умноженного на скорость вращения. Если предположить, что блок двигателя может поддерживать постоянный крутящий момент на обеих скоростях, работа двигателя со скоростью 1800 об/мин, а не 1500 об/мин, позволяет ему выполнять больше работы за тот же период.

Конкретный блок двигателя в паре с генератором переменного тока 60 Гц обычно дает более высокую мощность в киловаттах, чем тот же двигатель, настроенный на 50 Гц. Эта более высокая плотность мощности означает, что покупатели могут извлечь больше электрической мощности при меньшей занимаемой площади при работе по стандарту 60 Гц. Однако такая повышенная мощность требует сжигания большего количества топлива в минуту, чтобы поддерживать более высокую механическую скорость под нагрузкой. Двигатель дышит быстрее, топливные форсунки работают чаще, а системе охлаждения приходится отводить больше тепла.

Потери в магнитном сердечнике и расчет трансформатора

Частота существенно влияет на физический размер и эффективность магнитных компонентов, таких как трансформаторы и статоры генераторов переменного тока. Согласно закону индукции Фарадея, плотность магнитного потока, необходимая для создания определенного напряжения, обратно пропорциональна частоте. Более высокие частоты передают энергию быстрее, требуя меньше магнитного материала для хранения и передачи того же количества энергии.

Трансформаторы и магнитные сердечники, рассчитанные на частоту 60 Гц, физически меньше и легче, чем их аналоги с частотой 50 Гц. Однако это преимущество в размерах связано с потерями в ядре. Переменные магнитные поля генерируют тепло посредством вихревых токов и гистерезиса. Потери вихревых токов увеличиваются пропорционально квадрату частоты, а это означает, что система с частотой 60 Гц испытывает более высокий нагрев ядра, чем система с частотой 50 Гц. Инженеры предприятия должны учитывать это дополнительное рассеивание тепла при проектировании электротехнических помещений и определении требований к вентиляции.

Региональные стандарты и требования соответствия

Распределение сети 50/60 Гц по всему миру

Приобретение правильного генератора требует сопоставления национального стандарта сети пункта назначения. Мир резко разделен по стандартам частоты, во многом под влиянием исторических колониальных и промышленных влияний. Доставка генератора на зарубежный объект без проверки частоты местной электросети гарантирует неудачный процесс ввода в эксплуатацию.

• Регионы 60 Гц: США, Канада, Мексика, некоторые районы Южной Америки (включая Бразилию и Колумбию), Тайвань, Филиппины, Южная Корея и Саудовская Аравия.

• Регионы 50 Гц: вся Европа, Африка, Океания (включая Австралию и Новую Зеландию) и подавляющее большинство Азии (включая Китай и Индию).

• Смешанные регионы: Япония разделена уникальным образом: она работает на частоте 50 Гц на востоке (Токио) и 60 Гц на западе (Осака), что требует специализированных станций с преобразователями частоты для соединения национальной сети.

Согласование частоты с региональным напряжением

Частота редко существует изолированно; он тесно связан с региональными стандартами напряжения. При импорте или экспорте оборудования вы должны проверять обе метрики одновременно. Выбор генератора требует согласования как частоты, так и точного напряжения, требуемого главным распределительным щитом объекта.

Параллельность сети генератора и правила синхронизации

Для применений, в которых генератор должен работать параллельно с местной энергосистемой (например, для снижения пиковых нагрузок, сброса нагрузки или резервного питания с закрытым переходом), соответствие частоте не подлежит обсуждению. Генератор не может быть синхронизирован с сетью, если его частота точно не соответствует частоте электросети.

Панель синхронизации контролирует электросеть и настраивает регулятор двигателя генератора в соответствии с частотой и фазовым углом сети. Если на объекте в регионе 50 Гц установлен генератор 60 Гц, синхронизация физически невозможна. Попытка замкнуть прерыватель между несовпадающими частотами приводит к серьезному электрическому сбою, известному как аварийная синхронизация. Противофазное соединение создает огромные скачки механического крутящего момента, которые могут мгновенно срезать вал генератора, разрушить муфты двигателя и взорвать распределительное устройство объекта.

Отраслевые стандарты (NEMA или IEC)

Регулирующие органы диктуют допуски на конструкцию оборудования на основе региональных частот. Национальная ассоциация производителей электрооборудования (NEMA) в первую очередь управляет оборудованием Северной Америки, оптимизируя конструкции для работы с частотой 60 Гц, промышленным напряжением 480 В и длительными тяжелыми нагрузками. Международная электротехническая комиссия (МЭК) регулирует глобальные стандарты, оптимизируя работу с частотой 50 Гц и системами с напряжением 400 В.

Приобретая генератор для международного проекта, вы должны убедиться, что генератор переменного тока и панели управления имеют правильные сертификаты. Стандарты NEMA часто требуют больших физических зазоров и других классов изоляции по сравнению со стандартами IEC. Установка оборудования с рейтингом NEMA в юрисдикции, регулируемой IEC, часто приводит к несоблюдению требований во время электрических проверок, независимо от того, работает ли генератор физически.

Соотношение В/Гц: основное правило совместимости оборудования

Что такое соотношение вольт на герц (В/Гц)?

Наиболее важным понятием при оценке совместимости частот является соотношение вольт на герц (В/Гц). Индукционное оборудование, такое как двигатели и трансформаторы, для эффективной работы использует определенную плотность магнитного потока. Эта плотность потока прямо пропорциональна приложенному напряжению и обратно пропорциональна частоте.

Для поддержания оптимального магнитного потока соотношение напряжения и частоты должно оставаться постоянным. Например, двигатель, рассчитанный на напряжение 480 В и частоту 60 Гц, имеет соотношение В/Гц 8 (480/60 = 8). Двигатель, рассчитанный на напряжение 400 В при частоте 50 Гц, также имеет соотношение В/Гц 8 (400/50 = 8). Если вы используете это оборудование на другой частоте без пропорциональной регулировки напряжения, вы изменяете магнитный поток, что приводит к серьезным сбоям в работе.

Как неправильная частота вредит двигателям

Работа двигателя на неправильной частоте приводит к изменению его скорости вращения и характеристик нагрузки. Синхронная скорость двигателя переменного тока определяется частотой питания. Работа двигателя с частотой 50 Гц на генераторе с частотой 60 Гц увеличивает скорость двигателя ровно на 20%.

Хотя 20% могут показаться приемлемыми, мощность, необходимая для центробежных нагрузок, таких как насосы и вентиляторы систем отопления, вентиляции и кондиционирования, увеличивается в кубе скорости в соответствии с законами сродства. Увеличение скорости на 20% приводит к увеличению энергопотребления на 73%. Эта огромная перегрузка приведет к быстрому перегреву обмоток двигателя, отключению цепей тепловой защиты и, в конечном итоге, расплавлению внутренней изоляции.

И наоборот, работа двигателя с частотой 60 Гц на генераторе с частотой 50 Гц замедляет работу двигателя на 20%. Это снижает эффективность внутреннего вентилятора охлаждения двигателя. Если напряжение не уменьшается пропорционально, соотношение В/Гц увеличивается, вызывая насыщение магнитного сердечника. Насыщение приводит к чрезмерному потреблению тока, чрезмерному выделению тепла и быстрому выходу из строя.

Влияние на электронику, частотно-регулируемые приводы и системы ИБП

Современная силовая электроника обрабатывает изменения частоты иначе, чем асинхронные двигатели. Многие современные импульсные источники питания, обычно встречающиеся в серверах, ноутбуках и светодиодном освещении, преобразуют входящий переменный ток непосредственно в постоянный. Эти универсальные источники питания обычно рассчитаны на напряжение 100–240 В и частоту 50/60 Гц, что делает их очень устойчивыми к изменениям частоты.

Промышленная электроника гораздо более чувствительна. Частотно-регулируемые приводы (ЧРП) и источники бесперебойного питания (ИБП) используют определенные входные частоты для синхронизации своих внутренних выпрямителей и цепей синхронизации. Подача питания частотой 60 Гц на устаревший ИБП с частотой 50 Гц часто приводит к тому, что система отклоняет входную мощность, снижает нагрузку или вызывает непрерывный сигнал тревоги о неисправности. Прецизионное производственное оборудование, устройства медицинской визуализации и старые механизмы, зависящие от тактовой частоты, также выйдут из строя или будут работать с перебоями, если частота отклоняется от номинальной, указанной на паспортной табличке.

Генераторы 60 Гц: плюсы и минусы

Преимущества производительности

Выбор генератора с частотой 60 Гц обеспечивает явные преимущества в производительности, в первую очередь связанные с удельной мощностью. Поскольку двигатель работает со скоростью 1800 об/мин, он генерирует большую механическую мощность на валу, чем при 1500 об/мин. Это позволяет производителям получать более высокую мощность в киловаттах от одного и того же блока двигателя и рамы генератора.

Более высокая частота позволяет использовать магнитные компоненты меньшего размера. Трансформаторам, индукторам и статору генератора переменного тока требуется меньше материала железного сердечника для передачи того же количества энергии. Это снижает общий вес и физическую нагрузку на электрическую инфраструктуру. Среды с ограниченным пространством, такие как морские суда, мобильные арендные парки и густонаселенные городские центры обработки данных, в значительной степени выигрывают от этой компактной конструкции.

Эксплуатационные недостатки

Основным недостатком системы с частотой 60 Гц является повышенный механический износ, связанный с более высокими скоростями вращения. Работа промышленного дизельного двигателя со скоростью 1800 об/мин приводит к большему трению, более высокой скорости поршня и увеличению нагрузки на подшипники по сравнению с работой со скоростью 1500 об/мин. Благодаря десяткам тысяч часов работы это приводит к сокращению интервалов между капитальными ремонтами двигателя.

В электрическом отношении мощность 60 Гц страдает от более высоких потерь при передаче на большие расстояния. Скин-эффект направляет переменный ток к внешним краям проводника, эффективно уменьшая полезную площадь поперечного сечения кабеля. При частоте 60 Гц этот эффект более выражен, чем при частоте 50 Гц, что приводит к более высоким падениям напряжения на длинных участках кабеля. Инженеры предприятия должны компенсировать это за счет увеличения сечения кабелей, что увеличивает затраты на медь при установке на крупных объектах.

Генераторы 50 Гц: плюсы и минусы

Преимущества производительности

Самым значительным преимуществом генератора 50 Гц является механическая долговечность. Работа на более медленных 1500 об/мин снижает скорость поршня, снижает внутренние рабочие температуры и сводит к минимуму вибрацию. Эта более низкая скорость вращения продлевает срок службы внутренних компонентов двигателя, позволяя первичному двигателю работать дольше между циклами технического обслуживания и капитальными ремонтами.

С электрической точки зрения, системы с частотой 50 Гц имеют меньшие потери в магнитном сердечнике. Поскольку вихревые токи масштабируются пропорционально квадрату частоты, трансформатор с частотой 50 Гц генерирует меньше внутреннего тепла, чем его эквивалент с частотой 60 Гц. Уменьшенный скин-эффект обеспечивает более эффективную передачу энергии на большие расстояния, что делает частоту 50 Гц идеальной для крупных промышленных комплексов, удаленных горнодобывающих предприятий и распределения электроэнергии в масштабах коммунальных предприятий.

Эксплуатационные недостатки

Физический размер электрических компонентов с частотой 50 Гц представляет собой заметное ограничение. Чтобы предотвратить магнитное насыщение на более низкой частоте, трансформаторам и статорам генераторов переменного тока требуются более крупные и тяжелые железные сердечники. Это увеличивает первоначальные капитальные затраты на магнитные компоненты и требует большей физической площади для генераторной установки и последующего распределительного устройства.

Генератор с частотой 50 Гц производит меньшую электрическую мощность при заданном объеме двигателя по сравнению с установкой с частотой 60 Гц. Часто для достижения той же мощности в киловаттах необходимо использовать физически больший блок двигателя, что увеличивает вес и размеры корпуса генератора. Для монтажа и установки этих более крупных агрегатов требуются более тяжелые краны и железобетонные опоры.

Риски реализации и стратегии их смягчения

Как избежать катастрофического перегрева и насыщения

Самый серьезный риск при закупке генераторов – несогласованность источника питания с нагрузкой объекта. Прежде чем оформить заказ на поставку, руководители предприятий должны провести комплексный аудит оборудования. Это включает в себя физический осмотр паспортных табличек всего критически важного оборудования, систем отопления, вентиляции и кондиционирования, насосов и промышленных приводов.

Если на предприятии установлено оборудование с частотой 50 и 60 Гц (часто это результат импорта специализированных производственных линий), один генератор не может напрямую обслуживать все нагрузки. Для смягчения последствий необходимо изолировать нестандартное оборудование на специальной электрической панели. Затем вам необходимо установить полупроводниковый преобразователь частоты или роторный двигатель-генератор, чтобы обеспечить правильное соотношение В/Гц для этих конкретных машин.

Двухчастотные (50/60 Гц) переключаемые генераторы

Для операций, требующих максимальной гибкости, производители предлагают двухчастотные генераторы, способные переключаться между 50 Гц и 60 Гц. Эти устройства широко распространены в международных арендных парках, морских судоходствах и производственных испытательных стендах, где нагрузки постоянно меняются.

Работа переключаемого генератора требует точных механических и электрических регулировок. Оператор должен изменить настройки регулятора двигателя, чтобы переключить скорость между 1500 и 1800 об/мин. Одновременно с этим необходимо выполнить повторную калибровку автоматического регулятора напряжения, а выводы статора генератора переменного тока могут потребовать переподключения для поддержания правильного соотношения В/Гц и выходного напряжения. Переключение частот не является автоматическим процессом, выполняемым «на лету». Перед подачей нагрузки необходимо выключить устройство, выполнить реконфигурацию и проверить выходной сигнал с помощью мультиметра.

Гарантия, техническое обслуживание и наличие запчастей

Приобретение генератора, работающего на нестандартной для вашего региона частоте, приводит к серьезным сложностям в обслуживании. Если предприятие в Европе импортирует генератор частотой 60 Гц для питания специализированной американской техники, местные специалисты по обслуживанию могут быть не знакомы с конкретными конфигурациями двигателей со скоростью 1800 об/мин и генераторами переменного тока с рейтингом NEMA.

Поиск запасных частей становится логистической проблемой. Местные дистрибьюторы имеют в наличии компоненты, адаптированные к региональным сетевым стандартам. Заказ нестандартных регуляторов напряжения, регуляторов напряжения или обмоток генератора требует международной доставки, что увеличивает время простоя во время критических сбоев. Эксплуатация оборудования за пределами предусмотренных региональных спецификаций часто приводит к аннулированию гарантии производителя оригинального оборудования, в результате чего вы несете полную ответственность за все расходы на ремонт.

Заключение

1. Проведите комплексный аудит нагрузки, физически зарегистрировав требования к частоте, напряжению и фазе с паспортных табличек всего критически важного оборудования объекта.

2. Проконсультируйтесь с сертифицированным инженером-электриком, чтобы оценить допуски В/Гц и выявить любое устаревшее оборудование, подверженное несоответствию частоты.

3. Перед оформлением заказа на поставку запросите у производителя подробные спецификации генератора и кривые термического повреждения.

4. Убедитесь, что в местных сервисных сетях имеются запасные части для конкретной конфигурации двигателя и генератора, которые вы собираетесь использовать.

Часто задаваемые вопросы

Вопрос: Могу ли я запустить оборудование с частотой 50 Гц на генераторе с частотой 60 Гц?

О: Нет. Работа двигателя с частотой 50 Гц от источника питания 60 Гц увеличивает его скорость вращения на 20%. Это изменяет соотношение вольт на герц и резко увеличивает механическую нагрузку. Центробежные нагрузки потребуют на 73% больше мощности. Двигатель будет потреблять чрезмерный ток, быстро перегреваться и испытывать катастрофический отказ изоляции. Никогда не смешивайте частоты на индукционном оборудовании.

Вопрос: Совместима ли электроника с напряжением 230 В автоматически с частотой 50 и 60 Гц?

О: Не всегда. Современные универсальные импульсные источники питания, такие как зарядные устройства для ноутбуков, легко выдерживают напряжение 100–240 В и частоту 50/60 Гц. Однако тяжелая техника, промышленные приводы и устаревшие системы ИБП на 230 В часто рассчитаны строго на частоту 50 Гц. Применение частоты 60 Гц к этим конкретным устройствам приводит к сбоям синхронизации, насыщению компонентов и немедленному отказу системы. Всегда проверяйте паспортную табличку.

Вопрос: Генератор с частотой 60 Гц потребляет больше топлива, чем генератор с частотой 50 Гц?

О: Расход топлива зависит в первую очередь от фактической нагрузки в киловаттах, приложенной к генератору. Однако, поскольку двигатель с частотой 60 Гц работает на более высокой скорости 1800 об/мин по сравнению с 1500 об/мин, он испытывает немного большее внутреннее механическое трение. Это приводит к незначительным потерям эффективности, а это означает, что при небольших нагрузках может сжигаться немного больше топлива.

Вопрос: Как преобразовать генератор с частотой 60 Гц в генератор с частотой 50 Гц?

О: Вам необходимо отрегулировать регулятор двигателя, чтобы снизить рабочую скорость с 1800 об/мин до 1500 об/мин. Затем вам необходимо повторно откалибровать автоматический регулятор напряжения, чтобы он выдавал правильное напряжение для новой частоты, гарантируя, что соотношение В/Гц останется стабильным. Это требует технических знаний и часто лишает гарантии производителя.

Вопрос: Почему трансформаторы с частотой 60 Гц меньше, чем трансформаторы с частотой 50 Гц?

Ответ: Более высокие частоты позволяют магнитному сердечнику передавать энергию гораздо быстрее. Плотность магнитного потока, необходимая для создания определенного напряжения, обратно пропорциональна частоте. Таким образом, система с частотой 60 Гц требует меньше физического материала железного сердечника для обработки того же количества энергии, что и система с частотой 50 Гц.
