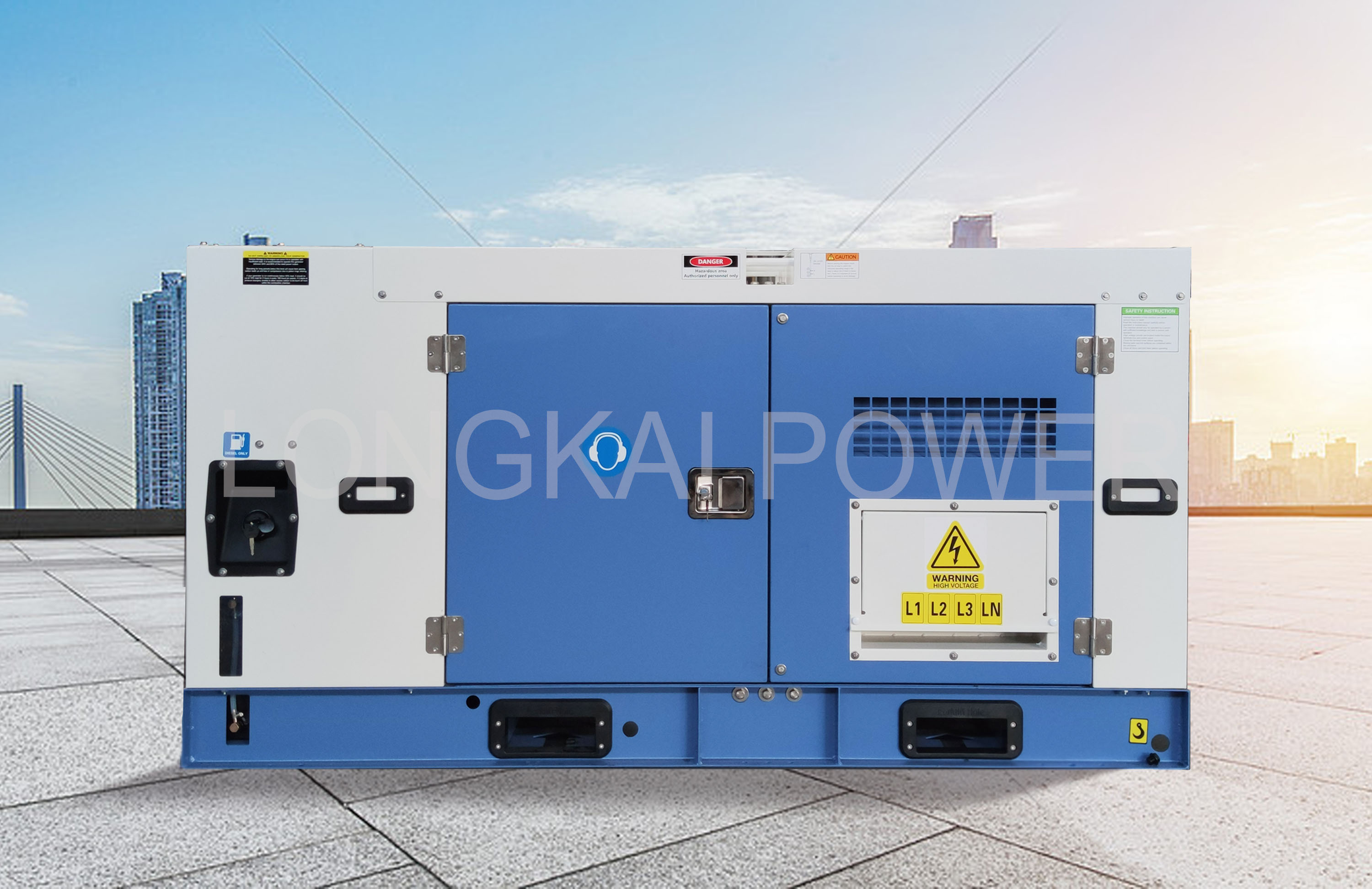

Как выбрать правильное напряжение для промышленного генератора

Указание неправильного напряжения для промышленной энергосистемы несет в себе огромные эксплуатационные и финансовые риски. Вы можете столкнуться с катастрофическим отказом оборудования, серьезной угрозой безопасности и дорогостоящей модернизацией трансформатора, если выходная мощность не будет идеально соответствовать инфраструктуре вашей площадки. Менеджерам объектов и инженерам по закупкам часто сложно согласовать профили нагрузки на конкретной площадке с мощностью генератора. Процесс выбора усложняется балансированием устаревшей инфраструктуры, сложными требованиями к запуску двигателя, различными конфигурациями фаз и требованиями к основной и резервной мощности. Необходимо учитывать пиковые пусковые токи, обеспечивая при этом стабильное напряжение в пределах жестких допусков. Просчет вынуждает предприятия полагаться на неэффективные повышающие или понижающие трансформаторы, создавая ненужные точки отказа. В этом руководстве представлена ​​техническая пошаговая схема оценки требований к напряжению промышленного генератора . Вы узнаете, как проверять профиль нагрузки вашего предприятия, сопоставлять возможности генератора переменного тока с существующим распределительным устройством и ориентироваться в конфигурациях фаз, чтобы обеспечить плавную интеграцию и соответствие нормативным требованиям.

Ключевые выводы

• Конфигурация фаз определяет напряжение. Выбор между однофазным и трехфазным питанием существенно ограничивает или расширяет доступные варианты напряжения; трехфазное питание является обязательным для большинства применений в тяжелой промышленности.

• Спецификация приводов приложения. Определение назначения генератора — будь то аварийный режим ожидания, основной режим или непрерывное питание — напрямую влияет на размер генератора переменного тока, требования к стабильности напряжения и доступные конфигурации.

• Профилирование нагрузки не подлежит обсуждению: точный выбор напряжения требует детального аудита рабочей мощности, пиковой пусковой мощности (пускового тока) и конкретных типов двигателей.

• Прямой выход или преобразование: Согласование собственного напряжения генератора с первичной нагрузкой объекта всегда предпочтительнее, чем полагаться на повышающие или понижающие трансформаторы, которые приводят к потерям энергии и дополнительным точкам отказа.

• Безопасность и соответствие требованиям. Правильное соединение нейтрали (плавучее или связанное) и соблюдение местных электротехнических норм (например, NEC/NFPA) имеют решающее значение при интеграции систем высокого или среднего напряжения.

Базовые знания о напряжении промышленных генераторов

Напряжение действует как электрическое давление, вызывающее ток через цепь. Промышленные условия требуют определенных, стандартизированных уровней давления для безопасной и эффективной работы тяжелого оборудования. Если напряжение слишком низкое, двигатели потребляют чрезмерный ток для выполнения той же механической работы. Эта обратная зависимость между напряжением и током означает, что условия пониженного напряжения приводят к быстрому перегреву, термической деградации медных обмоток и срабатыванию выключателей. Если напряжение слишком высокое, электрическое давление нарушает характеристики изоляции оборудования, что приводит к немедленным коротким замыканиям и возможным вспышкам дуги. Стандартизация этого электрического давления гарантирует, что все подключенные распределительные устройства, преобразователи частоты и тяжелое вращающееся оборудование будут работать в пределах проектных тепловых пределов.

Понимание математики, лежащей в основе подачи питания, объясняет, почему выбор напряжения имеет значение. В трехфазной системе мощность равна напряжению, умноженному на ток, умноженному на квадратный корень из трех, умноженному на коэффициент мощности. Чтобы обеспечить большую мощность, необходимо либо увеличить напряжение, либо увеличить ток. Для подачи сильного тока требуются массивные и дорогие медные кабели, а также выделяется значительное количество тепла. Использование высокого напряжения позволяет использовать кабели меньшего размера и более эффективно передавать мощность по объекту.

Однофазное и трехфазное питание

Однофазные энергосистемы подают переменный ток посредством одной непрерывной синусоидальной волны. Эти системы обычно работают при напряжении 120/240 В и являются стандартными для жилых и небольших коммерческих помещений. Однофазная мощность падает до нулевого напряжения дважды за цикл. Такое пересечение нуля вполне приемлемо для освещения и небольшой электроники, но крайне неэффективно для тяжелых механических нагрузок. Переменный характер вызывает пульсацию крутящего момента в больших двигателях, что приводит к механическому напряжению, вибрации и сокращению срока службы подшипников.

Трехфазные системы подают электроэнергию с использованием трех отдельных синусоидальных волн, смещенных на 120 градусов. Такая конфигурация гарантирует, что общая подаваемая мощность остается постоянной в любой момент времени и никогда не падает до нуля. Промышленный генератор почти исключительно использует трехфазную конфигурацию для работы с тяжелыми постоянными нагрузками. Трехфазные генераторы переменного тока физически меньше и более эффективны, чем однофазные генераторы той же мощности. Для передачи энергии им требуется меньше меди и алюминия, что делает их бесспорным стандартом для тяжелого производства и промышленных кампусов.

Попытка адаптировать несовместимый генератор с помощью фазопреобразователей сопряжена с серьезными эксплуатационными рисками. Ротационные и статические фазовые преобразователи страдают от присущей им неэффективности, часто тратя значительный процент генерируемой энергии в виде тепла. Кроме того, преобразователи могут искажать электрическую синусоидальную волну, создавая гармоники, которые мешают работе чувствительных программируемых логических контроллеров (ПЛК) и преобразователей частоты (ЧРП). Выбор правильной фазы на уровне генератора является строгим требованием для надежного промышленного энергоснабжения.

Общие настройки стандартного напряжения

Промышленные предприятия Северной Америки обычно работают на стандартизированных уровнях напряжения, чтобы обеспечить совместимость оборудования. Наиболее распространенные конфигурации включают 120/208 В, 277/480 В и 347/600 В. Система 120/208 В широко распространена в легких производствах и крупных коммерческих помещениях, обеспечивая 120 В для стандартных розеток и 208 В для двигателей средней мощности. Система 277/480 В служит рабочей лошадкой для тяжелой промышленности. Он подает напряжение 480 В для массивных асинхронных двигателей и 277 В для промышленного освещения высотных пролетов. На предприятиях в Канаде часто используется стандарт 347/600 В для подобных применений в тяжелых условиях.

Инженеры должны тщательно различать показания линейного напряжения и напряжения между фазой и нейтралью. В системе с конфигурацией звезды (Y) линейное напряжение измеряет электрический потенциал между двумя отдельными фазами. Напряжение между фазой и нейтралью измеряет потенциал между одной фазой и заземленной нейтралью. Например, в системе 480Y/277 В подключение двигателя к двум фазам дает 480 В, а подключение цепи освещения от одной фазы к нейтрали дает 277 В. Сверка обоих измерений с паспортными табличками оборудования предотвращает катастрофические ошибки в подключении во время установки. В конфигурациях треугольника, наоборот, часто вообще отсутствует нейтральный провод, и они обеспечивают только линейное напряжение, что требует использования специальных заземляющих трансформаторов при наличии нейтральных нагрузок.

Классификация генераторов низкого, среднего и высокого напряжения

Промышленное производство электроэнергии охватывает огромный спектр электрического давления. Разделение генераторов на уровни низкого, среднего и высокого напряжения помогает инженерам подобрать оборудование в соответствии с физической площадью и требованиями к распределению на объекте. Каждый уровень требует различных распределительных устройств, протоколов безопасности и процедур технического обслуживания.

Генераторы низкого напряжения (до 600В)

Низковольтные генераторы составляют подавляющее большинство промышленных резервных и основных энергетических установок. Эти устройства, работающие при напряжении 600 В или ниже, легко интегрируются в стандартное распределительное устройство объекта. Типичные области применения включают производственные предприятия среднего размера, комплексы коммерческой недвижимости, центры обработки данных и стандартные системы аварийного резервного копирования. Основным преимуществом низковольтной генерации является доступность. Запасные части, сертифицированные специалисты и совместимые автоматические переключатели резерва (ATS) легко доступны у различных поставщиков.

Однако низковольтные системы сталкиваются со строгими физическими ограничениями в отношении распределения мощности. Передача большого тока при низком напряжении на большие расстояния приводит к серьезному падению напряжения из-за естественного электрического сопротивления медных и алюминиевых кабелей. Чтобы компенсировать это, предприятиям приходится прокладывать чрезмерно толстые и дорогие кабельные трассы, часто параллельно несколько кабелей длиной 500 MCM только для того, чтобы передавать силу тока. Таким образом, низковольтные генераторы лучше всего подходят для установок, где электростанция расположена в непосредственной близости от первичной электрической нагрузки, обычно в пределах нескольких сотен футов от главного электрощитового помещения.

Генераторы среднего напряжения (от 600 В до 69 кВ)

Когда промышленная зона выходит за пределы одного здания, становятся необходимыми генераторы среднего напряжения. Эти системы с напряжением от 600 В до 69 кВ разработаны для крупных промышленных кампусов, удаленных горнодобывающих предприятий и объектов тяжелого производства, расположенных на нескольких акрах. Генерируя мощность при более высоком напряжении, система выдает ту же мощность, используя значительно меньший ток. Это значительно уменьшает требуемую толщину кабеля и сводит к минимуму падение напряжения на длинных распределительных трассах.

Для реализации генерации среднего напряжения требуется узкоспециализированная электрическая инфраструктура. Предприятия должны установить понижающие подстанции в различных точках использования для преобразования среднего напряжения обратно в полезное напряжение 480 В или 208 В для стандартного оборудования. Распределительное устройство должно иметь усовершенствованную систему подавления вспышки дуги, вакуумные выключатели и специализированные системы релейной защиты. Хотя первоначальные капитальные затраты выше, экономия на медных кабелях и эффективности передачи данных часто оправдывает инвестиции в разрастание промышленных площадок. Для безопасного взаимодействия с этим оборудованием обслуживающий персонал должен иметь специальную сертификацию для среднего напряжения.

Генераторы высокого напряжения (от 69 кВ до 1100 кВ+)

Высоковольтные генераторы используются в сфере производства электроэнергии в масштабах коммунальных предприятий и крупных промышленных комплексах, синхронизированных с сетью. Эти системы работают с напряжением от 69 кВ до 1100 кВ и выше. Вы найдете эти генераторы на специализированных электростанциях, крупных нефтехимических заводах и предприятиях по производству тяжелой плавки, которые требуют ошеломляющего количества непрерывной электроэнергии. Они не питают отдельные машины; они питают целые региональные сети или массивные подстанции всего предприятия.

Размеры оценки высоковольтных систем невероятно строгие. Им необходима массивная инфраструктура, в том числе распределительные устройства с элегазовой изоляцией из гексафторида серы (SF6), массивные масляные трансформаторы и обширные сети заземления. Техническое обслуживание может выполняться только высококвалифицированным персоналом, сертифицированным по работе с высоким напряжением. Соответствие нормативным требованиям, протоколы безопасности и мониторинг окружающей среды, необходимые для этих систем, помещают их в совершенно другую инженерную категорию, чем стандартное промышленное резервное питание. Зазоры между токоведущими частями и заземленными конструкциями измеряются в футах, а не в дюймах, что требует огромных физических размеров установки.

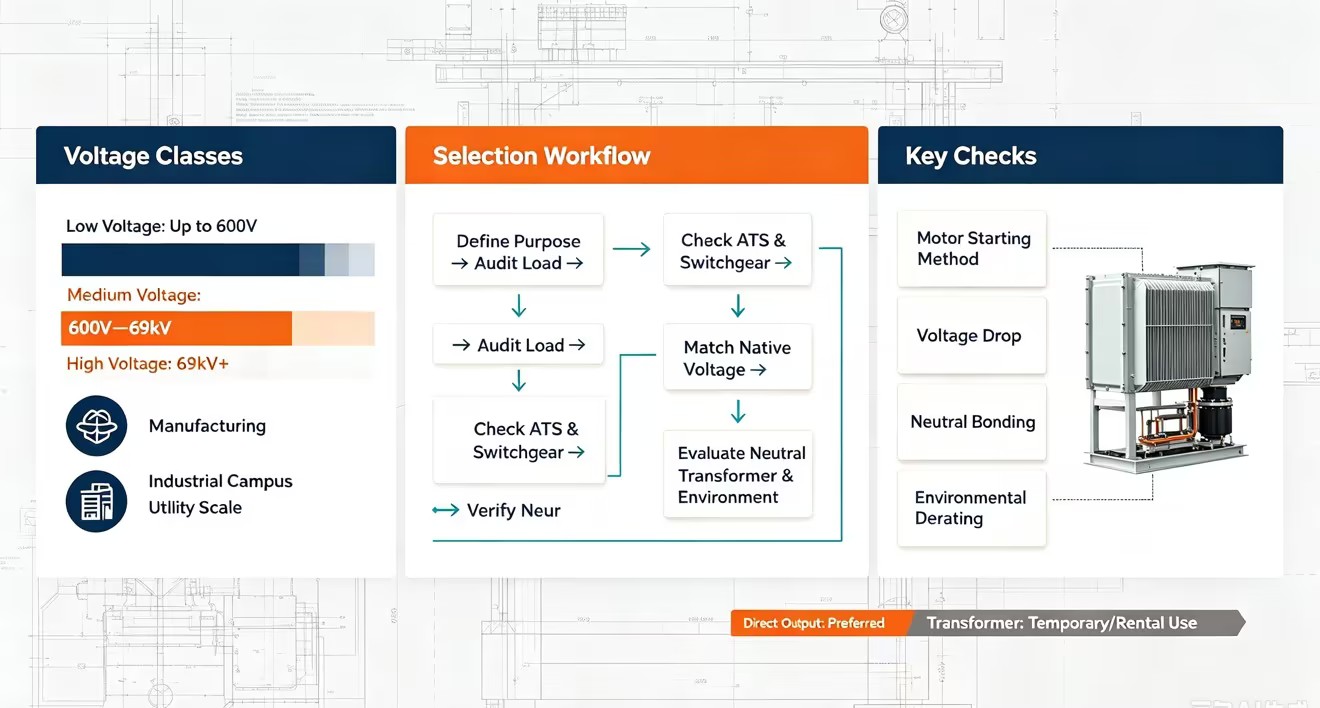

Пошаговая схема выбора правильного напряжения

Выбор правильной конфигурации генератора переменного тока является сложной инженерной задачей. Догадки приводят к выходу оборудования из строя и нарушениям правил техники безопасности. Следуйте этой структурированной схеме, чтобы привести возможности производства электроэнергии в соответствие с точными техническими требованиями вашего предприятия.

1. Определите назначение генератора и рабочий профиль: Определите точный рабочий контекст энергосистемы. Предназначено ли устройство для работы в аварийном режиме, в режиме основного питания или в режиме непрерывной базовой нагрузки? Резервные системы простаивают месяцами, активируясь только во время перебоев в подаче электроэнергии. Они должны мгновенно принимать массивные блочные нагрузки. Основные энергосистемы служат основным источником электроэнергии, работая в течение длительного времени с переменными нагрузками. Системы непрерывного действия работают круглосуточно и без выходных при постоянной, неизменной нагрузке. Рабочий профиль определяет требуемую стабильность напряжения и размер генератора. В резервных системах часто используются дизельные двигатели, поскольку они обеспечивают быструю переходную реакцию и быстро восстанавливаются после серьезных провалов напряжения, вызванных внезапным приложением нагрузки. Двигатели, работающие на природном газе, медленнее реагируют на блокирующие нагрузки. Если на вашем предприятии требуются жесткие допуски по напряжению для чувствительной электроники, ваш выбор топлива и рабочий профиль будут сильно влиять на требуемый размер генератора переменного тока и систему возбуждения.

2. Проверьте силовую нагрузку на объекте и потребности в запуске двигателя. Точный выбор напряжения требует детального аудита электрических потребностей вашего предприятия. Вы должны рассчитать общую подключенную нагрузку в сравнении с максимальной одновременной нагрузкой. Подключенная нагрузка представляет собой каждую единицу оборудования на объекте, включенную одновременно. Параллельная нагрузка представляет собой реалистичное максимальное энергопотребление в часы пиковой нагрузки. Выбор генератора исключительно на основе подключенной нагрузки приводит к серьезному превышению номинала, что приводит к мокрому штабелированию в дизельных двигателях и снижению эффективности. Требования к запуску двигателя являются наиболее важным фактором в этом аудите. Когда большой асинхронный двигатель запускается в режиме прямого включения (DOL), он потребляет пусковой ток в шесть-десять раз выше, чем его нормальный рабочий ток. Этот массивный внезапный спрос снижает напряжение в системе. Если напряжение падает слишком низко, магнитные контакторы вибрируют, ПЛК сбрасываются, и двигатель не может преодолеть свою механическую инерцию. Вы должны документировать методы запуска всех основных двигателей. Устройства плавного пуска и частотно-регулируемые приводы (ЧРП) значительно снижают пусковой ток, позволяя подобрать генератор переменного тока более точного размера, не опасаясь катастрофического падения напряжения.

3. Сопоставьте выходную мощность генератора с существующей инфраструктурой объекта. Интеграция нового источника питания требует тщательного обследования существующей распределительной электросети. Вы должны провести аудит главного распределительного устройства, автоматических вводов резерва (АВР) и первичных распределительных щитов. Собственное выходное напряжение генератора должно идеально совпадать с номинальным напряжением АВР и основной сети электропитания. Несовпадение напряжений приведет к разрушению безобрывного переключателя в тот момент, когда он попытается соединить источники питания. Инженеры должны решить, следует ли согласовывать генератор с напряжением электросети или напрямую с напряжением первичного оборудования. В большинстве стационарных установок согласование напряжения сети является единственным логическим выбором, поскольку существующие трансформаторы и распределительные панели объекта уже настроены для обработки этого конкретного входного сигнала. Попытка обойти главное распределительное устройство для прямого питания конкретного оборудования требует сложных, отдельно производных систем и специальных изолирующих панелей.

4. Оцените компромиссы и типы установки трансформаторов: Трансформаторы являются необходимыми инструментами в распределении электроэнергии, но они приводят к неэффективности, которую необходимо учитывать на этапе проектирования. Во временных или арендуемых помещениях использование повышающего или понижающего трансформатора является стандартной практикой. В арендных парках преимущественно имеются генераторы на 480 В. Если на объекте требуется напряжение 4160 В для временного водоотливного насоса, компания, предоставляющая аренду, установит генератор на 480 В в сочетании с повышающим трансформатором. Это обеспечивает максимальную гибкость развертывания. Однако при стационарных установках приоритет должен отдаваться строгому согласованию напряжения. Трансформаторы вызывают паразитные тепловые потери, обычно снижающие общую эффективность системы на 2–5%. В течение 20-летнего срока службы основного генератора эта постоянная потеря энергии приводит к огромным потерям топлива. Кроме того, для больших трансформаторов требуются бетонные подушки, специальные системы удержания жидкости и текущие расходы на техническое обслуживание. Устранение ненужных трансформаторов путем определения правильного напряжения генератора повышает надежность системы и уменьшает физическое воздействие установки.

Риски при установке и практические решения

Даже при правильном указанном напряжении неправильная установка и небрежное отношение к окружающей среде могут поставить под угрозу целостность энергосистемы. Снижение этих рисков требует строгого соблюдения электротехнических правил и глубокого понимания проблем, характерных для конкретной площадки.

Плавающая и связанная нейтральные конфигурации

Конфигурация нейтрального соединения генератора является критическим параметром безопасности. Связанная нейтраль означает, что нейтральный провод физически подключен к заземляющей раме генератора. Плавающая нейтраль означает, что нейтральный провод остается изолированным от земли генератора и вместо этого опирается на заземляющее соединение на главной сервисной панели объекта.

Неправильная конфигурация нейтрали приводит к серьезным угрозам безопасности и нарушениям Национального электротехнического кодекса (NEC). Если генератор с замкнутой нейтралью подключается к объекту, у которого уже есть замкнутая нейтраль на главной панели, это создает параллельные пути для обратного тока. Это позволяет паразитному току течь по корпусу оборудования и заземляющим проводам, создавая смертельную опасность поражения электрическим током и мешая срабатыванию прерывателей цепи замыкания на землю (GFCI). И наоборот, если системе требуется замкнутая нейтраль, но она работает в плавающем режиме, неисправное состояние не приведет к отключению выключателей, оставляя оборудование под напряжением и очень опасное. Вы должны согласовать стратегию нейтрального соединения с конкретным механизмом переключения вашего АТС. Для 3-полюсного АВР требуется плавающая нейтраль на генераторе, тогда как для 4-полюсного АВР переключается нейтраль и требуется связанная нейтраль на генераторе для создания отдельной производной системы.

Управление падением напряжения на длинных кабелях

Падение напряжения – это неизбежная физическая реальность, продиктованная законом Ома. Когда ток проходит через проводник, собственное сопротивление металла вызывает снижение электрического давления. Если генератор расположен на расстоянии 500 футов от главного распределительного устройства, выходное напряжение 480 В может упасть до 440 В к тому времени, когда оно достигнет нагрузки. Такое пониженное напряжение вынуждает двигатели потреблять больше тока для поддержания крутящего момента, что приводит к быстрому перегреву и срабатыванию тепловых перегрузок.

Для смягчения падения напряжения требуется стратегическое планирование объекта. Самое прямое решение — сократить длину кабеля, разместив генератор как можно ближе к вводу электрооборудования. Если этому препятствуют физические ограничения, необходимо увеличить сечение медных или алюминиевых кабелей, чтобы уменьшить сопротивление. В крайних случаях, связанных с крупными промышленными комплексами, единственной жизнеспособной тактикой смягчения последствий является выбор генератора среднего напряжения. Передача электроэнергии с напряжением 4160 В или 12 470 В по территории кампуса и локальное ее понижение практически устраняют влияние стандартного падения напряжения, экономя десятки тысяч долларов на толстых медных кабелях.

Факторы окружающей среды и снижения номинальных характеристик

Номинальные значения напряжения и мощности, указанные на паспортной табличке, рассчитаны в стандартных условиях испытаний, обычно на уровне моря и при температуре 77°F (25°C). Реальные промышленные условия редко соответствуют этим первозданным условиям. Экстремальные температуры, большая высота и сильная влажность серьезно влияют на производительность генератора и стабильность напряжения.

На больших высотах воздух разжижается, что приводит к уменьшению массы кислорода, доступного для сгорания в двигателе, и снижению эффективности охлаждения внутренних вентиляторов генератора. Экстремальная жара окружающей среды аналогичным образом ухудшает способность генератора сбрасывать тепловую нагрузку, увеличивая сопротивление медных обмоток. Производители предоставляют конкретные кривые снижения номинальных характеристик, которые определяют, сколько мощности теряет устройство в этих условиях. Например, генератор может терять 3% своей общей мощности на каждые 1000 футов над уровнем моря и еще 1% на каждые 10 градусов выше стандартной температуры окружающей среды. Вы должны применить эти расчеты снижения номинальных характеристик на этапе определения размера, чтобы гарантировать, что выбранное напряжение и номинальная мощность остаются стабильными в самых худших условиях окружающей среды, с которыми может столкнуться ваш объект.

Заключение

Завершите стратегию своей энергосистемы, выполнив следующие немедленные действия:

1. Проведите комплексное исследование нагрузки на объекте, чтобы задокументировать методы запуска и множители пусков всех основных двигателей.

2. Проверьте точную конфигурацию напряжения, фазы и нейтрали существующих автоматических переключателей резерва и основного питания.

3. Проконсультируйтесь с сертифицированным инженером-электриком, чтобы применить кривые снижения характеристик под воздействием окружающей среды в зависимости от высоты над уровнем моря и пиковых температур окружающей среды.

4. Запросите подробные спецификации генератора у надежных поставщиков, чтобы подтвердить возможность восстановления при переходном падении напряжения.

Часто задаваемые вопросы

Вопрос: Можно ли изменить напряжение промышленного генератора после покупки?

О: Некоторые генераторы переменного тока допускают повторное подключение. Генератор с 12 выводами часто может быть перенастроен техническим специалистом для переключения между 208 В и 480 В. Однако многие генераторы переменного тока, особенно агрегаты высокой мощности или среднего напряжения, имеют фиксированные обмотки. Перед покупкой необходимо проверить возможность повторного подключения, особенно если вы работаете в динамических или арендуемых средах.

Вопрос: Что произойдет, если я подключу промышленное оборудование к неправильному напряжению?

О: Подключение оборудования к неправильному напряжению приводит к немедленному повреждению. Пониженное напряжение заставляет двигатели потреблять чрезмерный ток, что приводит к быстрому перегреву, расплавлению обмоток и преждевременному выходу из строя. Перенапряжение нарушает характеристики изоляции оборудования, вызывая немедленные короткие замыкания, перегорание плат управления и катастрофические электрические пожары.

Вопрос: Нужен ли мне трехфазный генератор на 480 В или 208 В?

О: Проверьте паспортные таблички основного оборудования и размер объекта. Система 480 В является стандартной для тяжелых промышленных двигателей, крупных производственных предприятий и длинных кабелей из-за ее эффективности. Системы 208 В обычно достаточно для небольших коммерческих нагрузок, торговых помещений и объектов без массивного вращающегося оборудования.

Вопрос: Как пусковой ток двигателя влияет на выбор напряжения?

О: Большие двигатели при запуске потребляют в 6–10 раз больший рабочий ток. Этот массивный внезапный спрос вызывает временное падение напряжения во всей системе. Генератор генератора должен иметь достаточно большой размер, чтобы поглощать этот всплеск и поддерживать стабильность напряжения, предотвращая выпадение контакторов.

В: Когда следует использовать повышающий трансформатор с низковольтным генератором?

Ответ: Повышающие трансформаторы пригодны для временного использования или аренды, когда генераторы среднего напряжения недоступны или слишком дороги. Они обеспечивают гибкость развертывания. Однако вы должны учитывать потерю эффективности от 2% до 5%, вызванную паразитным теплом, что делает их менее идеальными для стационарных установок.

Вопрос: В чем разница между фазным и фазным напряжением?

A: Линейное напряжение измеряет электрическое давление между двумя отдельными фазами питания (например, 480 В для тяжелых двигателей). Линия-нейтраль измеряет давление между одной фазой и точкой заземления/нейтрали (например, 277 В для освещения). Понимание этого различия предотвращает неправильное определение размеров оборудования и обеспечивает безопасное и сбалансированное распределение нагрузки.
