Резервный генератор большой мощности функционально бесполезен при неожиданном отключении электроэнергии, если не срабатывает механизм, соединяющий его с нагрузкой объекта. Когда сеть отключается, физический дизельный двигатель может быть полностью заправлен и готов к работе. Без надежного метода передачи электрической нагрузки здания производственные остановки останавливаются, а критически важные системы выходят из строя. Ручное переключение питания приводит к серьезным задержкам, человеческим ошибкам, угрозе безопасности от вспышки дуги и простоям в работе в коммерческих и промышленных условиях. Ожидание, пока менеджер объекта физически бросит тяжелый рычаг отключения в темной электротехнической комнате, больше не является приемлемой стратегией.
Чтобы устранить эту уязвимость, предприятия развертывают интеллектуальный мост между электроэнергией и резервным генератором. Этот автоматизированный контроллер постоянно контролирует входящую сеть, выявляет аномалии и организует всю последовательность запуска двигателя и перемещения груза. Мы оценим механику, критерии выбора и риски реализации, чтобы обеспечить непрерывную подачу электроэнергии и плавный переход во время аномалий мощности.

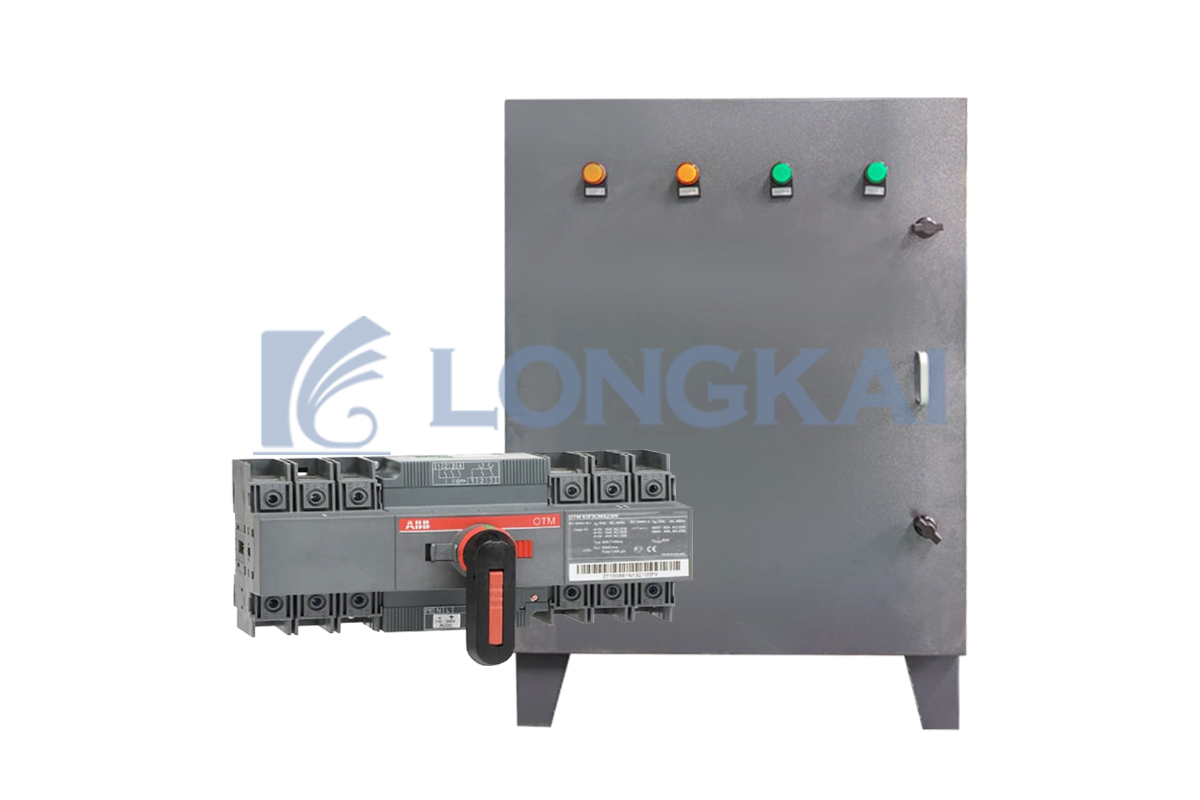

ATS действует как центральная нервная система установки резервного питания, постоянно контролируя напряжение сети и автономно запуская дизель-генератор во время аномалий.
Выбор правильного АВР требует соответствия типа перехода (открытый, закрытый или с задержкой) чувствительности объекта к нагрузке и эксплуатационной допуску к кратковременной потере мощности.
Правильный выбор параметров — с учетом силы тока, напряжения, конфигурации полюсов и номиналов корпуса NEMA — имеет решающее значение для предотвращения катастрофических электрических сбоев и обеспечения соответствия нормам.
ATS представляет собой единую точку отказа; строгий ввод в эксплуатацию и соблюдение стандартов технического обслуживания (например, NFPA 110) являются обязательными для обеспечения надежной работы.
Контроллер непрерывно измеряет входное напряжение и частоту сети на всех фазах. Чтобы начать действовать, он не просто ждет полного отключения электроэнергии. Современные контроллеры устанавливают строгие пороговые значения аномалий качества электроэнергии. Снижения напряжения, серьезные провалы напряжения, переходные скачки и потеря фазы могут вывести из строя чувствительные трехфазные двигатели и ИТ-инфраструктуру быстрее, чем полное падение напряжения. Когда контроллер обнаруживает падение напряжения сети ниже запрограммированного заданного значения — часто 85 % от номинального напряжения — он запускает специальный таймер, известный как запуск двигателя с задержкой по времени (TDES). Если аномалия сохраняется после этой кратковременной задержки, система ATS дизель-генератора инициирует последовательность переключения до того, как нижестоящее оборудование получит термическое повреждение. Эта задержка предотвращает нежелательный запуск генератора во время кратковременных провалов напряжения в сети.
Находясь в режиме ожидания, система передачи активно управляет исправностью резервного источника питания. Он направляет непрерывную подачу электроэнергии к конкретным компонентам генератора. Этот вспомогательный контур питает нагреватель блока цилиндров, поддерживая температуру воды в рубашке, поэтому дизельный двигатель может сразу принять полную нагрузку без повреждения цилиндров при холодном запуске. Он также питает зарядное устройство аккумулятора, обеспечивая поддержание пикового тока пусковых аккумуляторов. Без этой постоянной подачи энергии, управляемой перегрузочным оборудованием, дизельный двигатель в конечном итоге выйдет из строя из-за разряженных аккумуляторов и холодного масла, что сделает его неспособным запуститься во время реальной чрезвычайной ситуации.
Когда происходит сбой в электроснабжении и истекает начальная задержка, система выполняет точную автоматизированную последовательность действий. Механические и электрические этапы выполняются в строгом порядке для защиты как объекта, так и коммунальной сети.
Контроллер замыкает реле с сухими контактами, отправляя 2-проводной сигнал запуска на панель управления генератором.
Стартер включается, и дизельный двигатель разгоняется до номинальной скорости.
Контроллер контролирует выходную мощность генератора, ожидая стабилизации напряжения и частоты (обычно 90 % номинального напряжения и 95 % номинальной частоты).
Система полностью изолирует объект от обесточенной линии электропередачи, предотвращая подачу генератором смертельного напряжения в общественную сеть.
Главный контактор физически включается, переводя нагрузку объекта на резервный источник питания.
Когда электроснабжение в конечном итоге восстанавливается, контроллер не переключает нагрузку немедленно обратно. Он контролирует сеть в течение заданного времени задержки — обычно от 5 до 15 минут — чтобы проверить стабильность сети и убедиться, что восстановление не является мгновенным колебанием. Это называется временной задержкой перехода от аварийного режима к нормальному (TDEN). Как только стабильность подтверждается, контактор выполняет процесс повторного переключения, возвращая нагрузку объекта обратно к электросети. Дизельный двигатель не глушится сразу. Контроллер снимает сигнал пуска, но генератор переходит в обязательный цикл охлаждения. Работа двигателя без электрической нагрузки в течение нескольких минут позволяет моторному маслу и охлаждающей жидкости отводить чрезмерное тепло от подшипников турбокомпрессора перед полной остановкой.
Простои влекут за собой огромные финансовые и эксплуатационные штрафы, которые намного превышают стоимость автоматизированной электрической инфраструктуры. Центры обработки данных, крупные производственные предприятия и фармацевтические холодильные склады не могут мириться с длительными простоями. Ручное переключение экономически нецелесообразно, поскольку каждая минута простоя обходится в тысячи долларов. При литье пластмасс под давлением внезапная потеря мощности приводит к затвердеванию расплавленного материала внутри оборудования, что требует нескольких дней разборки и очистки. При холодном хранении задержка ручной передачи может привести к порче чувствительных к температуре запасов. Автоматизированное реагирование защищает прибыль предприятия, восстанавливая электроснабжение за считанные секунды.
Национальный электротехнический кодекс (NEC) требует автоматического переключения нагрузки для конкретных приложений, связанных с безопасностью человека. Вы не можете полагаться на вмешательство человека для восстановления энергоснабжения во время катастрофического пожара или стихийного бедствия. Медицинские учреждения в значительной степени полагаются на эти коды для защиты пациентов в системах жизнеобеспечения, энергообеспечения хирургических кабинетов и обслуживания пожарных насосов.
Статья NEC | Классификация систем | Максимальное время передачи | Типичные применения |
|---|---|---|---|
НЭК 700 | Аварийные системы | 10 секунд | Выходное освещение, пожарные насосы, цепи безопасности жизнедеятельности |
НЭК 701 | Юридически необходимый режим ожидания | 60 секунд | Системы контроля дыма, обработка опасных материалов |
НЭК 702 | Дополнительный режим ожидания | Нет строгих ограничений по времени | Дата-центры, коммерческое охлаждение, HVAC |
Телекоммуникационные башни, муниципальные водонасосные станции и отдаленные сельскохозяйственные объекты работают непрерывно без присутствия персонала. Ручной выключатель совершенно бесполезен, если физически нет никого, кто мог бы им управлять. Отправка технического специалиста на отдаленную горную вершину во время сильного зимнего шторма для переключения выключателя означает, что сотовая сеть останется отключенной в течение нескольких часов или дней. Автоматизированный механизм передачи гарантирует, что эти изолированные объекты останутся полностью работоспособными во время суровых погодных явлений, поддерживая сети связи и давление муниципальной воды без необходимости присутствия человека.
Это стандартный и наиболее широко распространенный метод перехода. Механический контактор полностью отключает нагрузку от источника электросети до того, как она подключится к источнику генератора. Это действие «размыкание перед включением» создает кратковременное прерывание подачи питания длительностью менее секунды во время физического переключения выключателя. Стандартные коммерческие нагрузки, системы освещения и базовое производственное оборудование справляются с этим кратковременным падением без каких-либо негативных последствий. Механические блокировки физически предотвращают одновременное подключение обоих источников, что делает его высоконадежным и безопасным механизмом переключения.
Этот усовершенствованный метод обеспечивает мгновенную параллельную работу электросети и генератора. Контактор подключает оба источника питания одновременно на долю секунды (обычно менее 100 миллисекунд). Это позволяет проводить ежемесячное тестирование и возврат к сети без прерывания нагрузки или мерцания индикаторов. Коммунальные компании строго регламентируют этот метод. Контроллер должен использовать активную синхронизацию, чтобы точно согласовать синусоидальную волну генератора с фазовым углом, напряжением и частотой электросети перед параллельным соединением. Если синхронизация не удалась, коммутатор прерывает передачу для защиты сети.
Тяжелые индуктивные нагрузки требуют специального подхода к переключению. Большие промышленные двигатели, насосы для тяжелой воды и коммерческие холодильные машины для систем отопления, вентиляции и кондиционирования воздуха генерируют остаточное регенеративное напряжение, поскольку они замедляются после отключения электроэнергии. Если вы повторно подключите эти вращающиеся двигатели к новому источнику питания, сдвинутому по фазе, возникающий механический крутящий момент может буквально разрезать вал двигателя пополам. Переключатель перехода с задержкой останавливается в нейтральном, центральном положении. Эта запрограммированная пауза позволяет полностью ослабить регенеративное магнитное поле до того, как контактор подключит нагрузку к резервному генератору.
Критически важные объекты требуют абсолютного отсутствия простоев, даже во время технического обслуживания электрооборудования. Архитектура с байпасной изоляцией включает механизмы двойного переключения, расположенные в одном корпусе. Инженеры объекта могут вручную обойти основной АВР и физически извлечь его из шкафа для проверки, ремонта или замены. В течение этого сервисного окна вторичный байпасный контактор непрерывно несет критическую нагрузку. Центры обработки данных Tier III и Tier IV, а также крупные больницы полагаются на этот стандарт для обеспечения непрерывной работы при соблюдении обязательных графиков технического обслуживания и испытаний NFPA 110.
Тип перехода | Механическое действие | Основное приложение | Профиль прерывания питания |
|---|---|---|---|
Открытый переход | Разрушение перед созданием | Стандартные коммерческие объекты, торговля, легкая промышленность | Падение на долю секунды во время передачи |
Закрытый переход | Сделать перед разрывом | Центры обработки данных, критически важные среды тестирования | Нулевые перерывы во время возврата к сети |
Отложенный переход | Пауза со смещением от центра | Тяжелые индуктивные нагрузки, насосные станции, системы отопления, вентиляции и кондиционирования. | Запрограммированная задержка (секунды) |
Байпасная изоляция | Двойной механизм переключения | Больницы, дата-центры Tier IV, безопасность жизнедеятельности | Нулевые перерывы во время технического обслуживания |
Вы должны правильно подобрать размеры передаточного оборудования, чтобы предотвратить возгорание электропроводки и выход оборудования из строя. Инженеры используют строгий шаблонный подход, основанный на размере главного выключателя объекта и общей подключенной нагрузке. Переключатель должен выдерживать максимальную непрерывную выходную мощность дизель-генератора, а также любые возможные импульсные токи при запуске двигателя. Никогда не занижайте размеры контакторов из соображений экономии места. Вы должны точно соответствовать характеристикам напряжения для служебного входа вашего объекта. Оборудование также должно иметь соответствующий рейтинг устойчивости и закрытия (WCR). WCR определяет величину тока повреждения, который переключатель может выдержать во время короткого замыкания на выходе без сварки своих внутренних контактов.
Определение правильного количества полюсов полностью зависит от вашей конкретной электрической сети и схемы заземления. В однофазных жилых или легких коммерческих системах обычно используются двухполюсные конфигурации. Стандартные трехфазные промышленные системы требуют трехполюсной установки для переключения трех незаземленных фазных проводов. Система с переключаемой нейтралью (4-полюсная) становится необходимой для конкретных схем защиты от замыканий на землю. Если резервный генератор подключен как отдельная производная система, то есть его нейтраль соединена с корпусом генератора, необходимо переключить нейтральный проводник. Если в этом сценарии не использовать 4-полюсный переключатель, создаются параллельные пути возврата, которые ослепляют датчики замыкания на землю, что приводит к нежелательным отключениям.
Условия на месте диктуют физический корпус, необходимый для защиты внутренней электроники и тяжелых медных шин. Установка неправильного корпуса приводит к быстрой деградации компонентов и неизбежному выходу из строя.
NEMA 1: выбирайте эти корпуса для чистых, сухих помещений с контролируемым климатом, например, для специальных электрощитовых помещений.
NEMA 3R: выбирайте их для наружного применения. Они устойчивы к атмосферным воздействиям, предназначены для защиты от дождя и снега и имеют дренажные отверстия для предотвращения накопления конденсата.
NEMA 4X: Они обеспечивают превосходную водонепроницаемую защиту в сильно агрессивных средах, таких как прибрежные районы, подверженные воздействию солевых брызг, очистные сооружения или химические производства.
NEMA 12: Используйте их в промышленных помещениях внутри помещений для защиты от капающих жидкостей, циркулирующей пыли и падающей грязи.
На многих объектах для обеспечения гибкости вместо стационарных установок используются свертываемые переносные дизель-генераторы. Вы должны интегрировать определенное оборудование в свою электрическую инфраструктуру, чтобы безопасно разместить эти временные установки. Установите постоянные входные разъемы генератора (например, панели Cam-Lok) снаружи здания. Подключите внешнюю 2-проводную розетку запуска непосредственно к внутреннему контроллеру резерва. Вы также должны предоставить специальную розетку на 120 В, подключенную к электросети, для питания блочного нагревателя и зарядного устройства портативного устройства, пока оно находится в режиме ожидания. Эта предварительно смонтированная инфраструктура обеспечивает быстрое и безошибочное развертывание во время чрезвычайной ситуации.
Если передаточный механизм выйдет из строя, генератор не сможет обеспечить питание объекта, независимо от того, насколько хорошо работает двигатель. Автоматический переключатель представляет собой узкое место в вашей электрической инфраструктуре. Контакторы со временем изнашиваются, дугогасительные камеры со временем выходят из строя, а платы управления страдают от скачков напряжения. Уменьшите этот неотъемлемый риск, развернув переключатели обходной изоляции в критических средах. Архитектура резервного питания обеспечивает подачу электроэнергии даже в случае механического заклинивания первичного контактора. Регулярное профилактическое обслуживание, включая тепловизионное обследование медных наконечников и проверку механических связей, предотвращает непредвиденное заклинивание во время реального отключения электроэнергии.
Современные цифровые контроллеры часто испытывают трудности при взаимодействии с устаревшими дизельными генераторами из-за несогласованной логики управления. Сбои интеграции почти всегда возникают из-за неправильной или неисправной проводки управления. Перед установкой необходимо проверить схему проводки управления. Убедитесь, что в двухпроводной цепи запуска используются правильно экранированные кабели, чтобы предотвратить возникновение ложных запусков электромагнитными помехами. Убедитесь, что падение напряжения на длинных участках провода не препятствует попаданию сигнала замыкания сухого контакта на панель управления генератора. Идеально работающий переключатель бесполезен, если его сигнал запуска никогда не достигает двигателя.
Подрядчики по электромонтажу иногда допускают фатальные ошибки во время физической установки передающего оборудования. Неправильное чередование фаз – распространенная и разрушительная ошибка. Если электросеть подключена по схеме ABC, а генератор подключен по схеме CBA, трехфазные двигатели мгновенно начнут вращаться назад при переключении нагрузки, выводя из строя насосы, спиральные компрессоры и конвейерные ленты. Неправильное заземление создает серьезную угрозу безопасности жизни и образование контуров заземления. Несоблюдение настроек нижестоящего выключателя приводит к каскадным сбоям в электроснабжении. Мы настоятельно рекомендуем провести тщательное нагрузочное тестирование и завершить протокол комплексного приемочного тестирования (SAT) перед вводом системы в эксплуатацию.
Проконсультируйтесь с сертифицированным инженером-электриком, чтобы провести комплексное исследование нагрузки на объект и определить точные значения тока повреждения.
Проверьте местные требования AHJ и NEC в отношении цепей безопасности жизни, аварийных систем и требуемых по закону резервных систем.
Проверьте существующую панель управления генератором, чтобы убедиться в совместимости двухпроводного запуска и убедиться, что чередование фаз соответствует электросети.
Запланируйте тщательное приемочное испытание с участием квалифицированного технического специалиста, используя банки реактивной нагрузки, чтобы убедиться, что система находится под нагрузкой, прежде чем завершить установку.
О: Да, вы можете интегрировать портативное устройство. Вы должны установить постоянные входные разъемы генератора и панели быстрого подключения на внешней стороне здания. Подключите 2-проводную пусковую розетку к контроллеру для автоматического запуска портативного устройства. Вам также понадобится специальная розетка с питанием от сети для питания зарядного устройства портативного генератора, пока он находится в режиме ожидания.
О: Если первичный контактор заклинит или цифровой контроллер выйдет из строя, генератор не сможет подключиться к нагрузке объекта. В здании остается темно, даже если дизельный двигатель работает идеально. Вот почему модели байпасной изоляции имеют решающее значение для больниц, позволяя инженерам вручную отключать механизм и ремонтировать его, не сбрасывая критическую нагрузку.
О: Вся последовательность обычно занимает от 10 до 30 секунд. Контроллер ждет несколько секунд, чтобы подтвердить, что отключение электроэнергии не является кратковременным сбоем. Затем дизельному двигателю требуется от 5 до 10 секунд, чтобы провернуться, запуститься и достичь стабильного напряжения и частоты, прежде чем контактор физически передаст нагрузку.
О: Автоматический переключатель контролирует электропитание и переключает нагрузку автономно, без вмешательства человека. Ручной переключатель передачи требует, чтобы человек физически бросил тяжелый механический рычаг, чтобы отключить питание от сети и подключить генератор. Ручные переключатели приводят к значительному увеличению простоев и требуют присутствия персонала на месте.
О: Нет, для этого не требуется отдельный внешний источник питания. Контроллер в нормальных условиях получает рабочую мощность непосредственно от входящей линии электропередачи. Во время отключения электроэнергии он потребляет энергию от выхода генератора или пусковых батарей двигателя 12 В/24 В для выполнения последовательности переключения.
A: Коммутируемая нейтраль использует 4-полюсный контактор для отключения нейтрального провода вместе с тремя фазными проводами. Это необходимо, когда генератор подключен как отдельная система с собственным соединением нейтрали и земли. Это предотвращает нежелательное срабатывание реле защиты от замыканий на землю за счет изоляции нейтрали генератора от нейтрали электросети.
